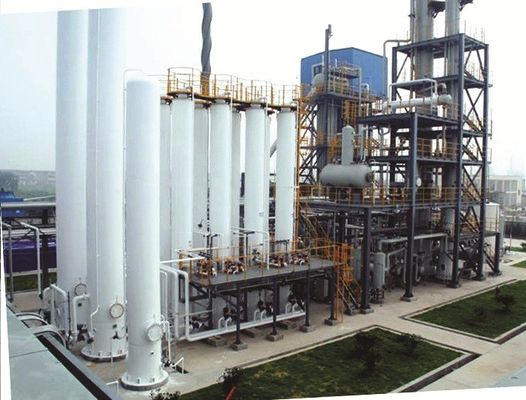

Planta madura compacta del hidrógeno del proceso SMR de 3000Nm3 a 4500Nm3

Planta madura compacta del hidrógeno del proceso SMR de 3000Nm3 a 4500Nm3

Mejora de Jiangsu y el actualizar de la unidad de producción del hidrógeno por el gas natural de 3000Nm3 a 4500Nm3

Uso de la tecnología:

El hidrógeno crudo (principalmente CH4, Co, CO2, H2 y H2O) es producido del gas natural (hidrocarburos de cadena con poco carbono) por proceso de reformado con vapor, y después purificado por tecnología de la adsorción del oscilación de la presión para obtener el hidrógeno con la reunión de la pureza los requisitos de usuarios.
El gas natural es comprimido a la presión apropiada (según el consumo del gas del usuario y la presión de funcionamiento óptima) por el compresor, y entonces se precalienta para la desulfurización fina. Entonces inscribe al reformador con cierta proporción de vapor para la reacción. Después pasa a través de la caldera de calor residual del gas del reformador, recupera el calor del gas del reformador, e inscribe al reformador intermedio para que la reacción de conversión obtenga el hidrógeno crudo. Después de una serie de intercambio y de enfriamiento de calor, el gas natural se refresca, incorpora el dispositivo de la adsorción del oscilación de la presión, y finalmente lo purifica.

Reforma del metano del vapor - producción del hidrógeno

TECHAIRS proporciona el metano del vapor que reforma la tecnología (SMR) para la producción del hidrógeno en un pequeño y gran escala. SMR es una manera rentable y económica de energía de producir el hidrógeno. Los niveles de la pureza se pueden alcanzar usando tecnología de la purificación de la adsorción del oscilación de la presión.

En el proceso de SMR que una materia de base desulfurized (gas natural, gas de escape de la refinería, gas de petróleo licuado o nafta) es comprimida y precalentada (la presión de gas para la materia prima es más baja que 1.6Mpa), mezclado con el vapor de agua después de refinar la desulfurización, bajo acción del ℃ 800 de alta temperatura, de cierto vapor de la presión y de los catalizadores, del alcano y de agua contenido en gas natural fije de una reacción química para producir un gas de reforma que contiene H2, el CO, el CO2, el N2 y el CH4. El gas de reforma entra en el convertidor del cambio a través de la transferencia de calor inútil, y el CO se convierte en H2 y el CO2. El CO2 se recicla a través de la transferencia de calor, condensación, separación del vapor-agua, el progr automático es control, y el adsorbente de los pasos del gas cargado con una pluralidad de adsorbentes específicos a su vez, y el producto del hidrógeno se extrae después de N2 de fijación por adsorción del PSA, del CO, del CH4 y del CO2 con el aumento de la presión. Las impurezas se lanzan con la descompresión y se reactivan los adsorbentes.

Índices técnicos:

Pureza: 99%~99.9999%
Capacidad: 4500Nm3/h

Características y ventajas de la planta del hidrógeno del smr

Tecnología de proceso madura y operación segura y confiable.
Ciclo corto de la construcción del proyecto y de la tarifa de recuperación de la inversión para alcanzar el mercado fuerte competitivo.
Recuperación gradual del margen y la permisión de la quemadura-detrás del gas de la desorción del PSA ahorro de energía y respetuosa del medio ambiente.
Adsorbente especial, gastos de explotación bajos, pureza elevada y alta producción.
Válvula de control programable especial con el nivel de automático.
