Producción industrial del hidrógeno de la pureza elevada del metanol 8400Nm3/H

Producción industrial del hidrógeno de la pureza elevada del metanol 8400Nm3/H

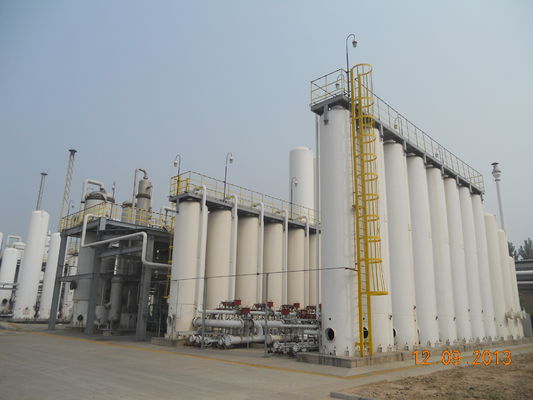

Producción del hidrógeno de Shanxi 8400Nm3/h del metanol

Uso de la tecnología

Usando el metanol como materia prima, el hidrógeno crudo (principalmente CO2, H2, y rastro CO, CH4) es producido por proceso que se agrieta del vapor, y después purificado por tecnología de la adsorción del oscilación de la presión para obtener el hidrógeno con la reunión de la pureza los requisitos de usuarios.
El metanol crudo y el agua desalada cruda se premezclan en cierto ratio, a presión por la bomba de medición, precalentado, gasificado y sobrecalentado, y después entran en el reactor. Bajo acción del catalizador, la reacción se realiza para generar el hidrógeno crudo. Después de intercambio de calor, el calor se recupera, refrescado, y después incorpora el dispositivo de la adsorción del oscilación de la presión para la purificación final.

Reforma del metanol

Descripción de proceso principal:

Recupere el metanol y el agua en el tanque circular del almacenador intermediario, y la mezcla unreacted con la materia de base del metanol que es del tanque del almacenador intermediario del metanol, (dentro de cierta proporción de metanol y de agua) presurizado por la bomba de medición en el cambiador de calor, en primer lugar intercambio de calor con el gas del convertidor; Después del primer intercambio de calor, la corriente entra en el sobrecalentador del vapor, en segundo lugar intercambio de calor con el aceite que conduce del calor y vaporización completa y recalentamiento. La temperatura del vapor de la materia prima alcanza cierta temperatura alta y entra el reformador, terminar la descomposición catalítica y la reacción de conversión al mismo tiempo, gas reformado de alta temperatura se está refrescando abajo con el líquido de la materia adentro prima y el agua de enfriamiento de circulación por el cambiador y el condensador de calor. Es el tercer intercambio de calor. La temperatura se está refrescando debajo del ℃ 40 en la torre que se lava por el lavado desalado del agua. La mezcla de gases reformada va a un separador gaseoso líquido para la separación del agua, y después entra la sección de la purificación del PSA. El metanol unreacted es fijado por adsorción por el agua desalada, y de nuevo a sistema de reciclaje cerca recicle la bomba líquida.

Los separadores/las purificaciones del hidrógeno de HAVAYAR actúan encendido el proceso de la adsorción del oscilación de la presión, también conocido como tecnología del PSA. Esta tecnología se basa en los fenómenos selectivos de la adsorción de las moléculas del gas bajo presión sobre la superficie de altamente poroso y el adsorbente eficiente, en el caso de la generación del hidrógeno el adsorbente es tamiz molecular Carbono-basado (CMS). Cuando el dióxido del hidrógeno y de carbono de la reacción de cambio del agua se utiliza para la generación del hidrógeno, las torres de la adsorción se llenan de CMS.

Índices técnicos

Capacidad: 8400Nm3/h
Pureza: el 99% ~ 99,999%

Características y ventajas:

Tecnología de proceso madura y operación segura y confiable.
Fuente amplia de materia prima y de escala de proceso grande.
Tecnología avanzada de la recuperación de la energía termal y consumo bajo de energía de la producción.

Referencia
