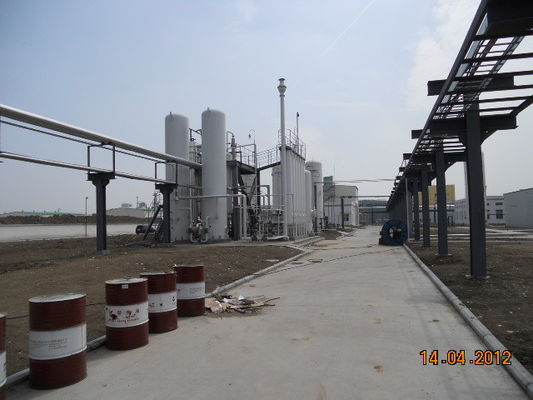

unidad del reformado con vapor de la planta del generador del hidrógeno de la unidad de 500Nm3/H Psa

unidad del reformado con vapor de la planta del generador del hidrógeno de la unidad de 500Nm3/H Psa

planta de la generación del hidrógeno 500Nm3/h, producción del hidrógeno del metanol

Uso de la tecnología

Usando el metanol como materia prima, el hidrógeno crudo (principalmente CO2, H2, y rastro CO, CH4) es producido por proceso que se agrieta del vapor, y después purificado por tecnología de la adsorción del oscilación de la presión para obtener el hidrógeno con la reunión de la pureza los requisitos de usuarios.
El metanol crudo y el agua desalada cruda se premezclan en cierto ratio, a presión por la bomba de medición, precalentado, gasificado y sobrecalentado, y después entran en el reactor. Bajo acción del catalizador, la reacción se realiza para generar el hidrógeno crudo. Después de intercambio de calor, el calor se recupera, refrescado, y después incorpora el dispositivo de la adsorción del oscilación de la presión para la purificación final.

Diagrama de la adsorción y separación de mezcla de gases

Se puede considerar tan de la ecuación isotérmica de la adsorción de Langmuir de, en cierta temperatura, la desorción es terminada reduciendo la presión. Los métodos comunes de la desorción son desorción atmosférica y desorción del vacío, qué propósito es reducir la presión parcial del adsorbato. La adsorción y la desorción tal y como se muestra en del ejemplo:

La adsorción del oscilación de la presión (PSA) y de la adsorción del oscilación de la temperatura proceso de la purificación (TSA) es observada por dos propiedades de adsorbente en la adsorción física: uno es la diversa capacidad de la adsorción de diversos componentes, los dos es la capacidad de la adsorción del adsorbato en los aumentos adsorbentes con la presión parcial y la disminución con el aumento de temperatura de la adsorción. La primera propiedad del adsorbente, puede realizar la adsorción preferencial de los componentes de la impureza que contienen en el syn-gas del hidrógeno para los propósitos de la purificación del hidrógeno; para la segunda propiedad, puede alcanzar la fijación por adsorción en la temperatura de alta presión y baja, deabsorbiendo en la presión baja y la temperatura alta. Este ciclo de la adsorción y la regeneración alcanzan el propósito de la purificación continua del hidrógeno. Pero disminución con el aumento de la temperatura de la adsorción.

Índices técnicos

Capacidad: 500Nm3/h
Pureza: el 99% ~ 99,999%

Características y ventajas

Tecnología de proceso madura y operación segura y confiable.
Fuente amplia de materia prima y de escala de proceso grande.
Tecnología avanzada de la recuperación de la energía termal y consumo bajo de energía de la producción.
