producción del hidrógeno de 3.0Mpa SMR del consumo de energía baja del metanol

producción del hidrógeno de 3.0Mpa SMR del consumo de energía baja del metanol

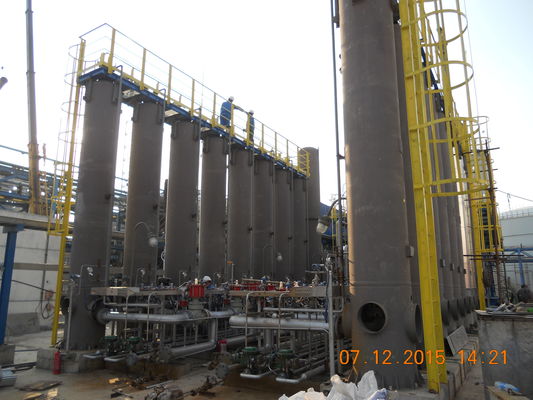

Producción del metanol, reforma del hidrógeno de Jiangyin HANBANG 2*1000Nm3/h

Uso de la tecnología

Usando el metanol como materia prima, el hidrógeno crudo (principalmente CO2, H2, y rastro CO, CH4) es producido por proceso que se agrieta del vapor, y después purificado por tecnología de la adsorción del oscilación de la presión para obtener el hidrógeno con la reunión de la pureza los requisitos de usuarios.
El metanol crudo y el agua desalada cruda se premezclan en cierto ratio, a presión por la bomba de medición, precalentado, gasificado y sobrecalentado, y después entran en el reactor. Bajo acción del catalizador, la reacción se realiza para generar el hidrógeno crudo. Después de intercambio de calor, el calor se recupera, refrescado, y después incorpora el dispositivo de la adsorción del oscilación de la presión para la purificación final.

enfriamiento y condensación del gas de la conversión

El gas de alta temperatura de la conversión que viene de la parte inferior del reformador, después de intercambio de calor con el líquido de la materia prima, recupera el calor y reducir temperatura del gas, y la temperatura cayó debajo de 40℃ a través del refrigerador. El propósito de este procedimiento es reducir la temperatura del gas de la conversión, y hace el metanol y el componente desalado del agua condensó.

purificación del gas de la conversión

Llenan a la parte superior del reformador de un llenador de acero inoxidable. El gas de la conversión entra de la parte inferior del reformador, y lavado hacia arriba y hacia abajo por el agua desalada. Ése es limpiar el metanol no que reacciona en el gas y volver el líquido que se lava al tanque líquido de circulación del almacenador intermediario. Después de limpiar, el gas se envía del top para ejercer presión sobre el proceso de la adsorción del oscilación (purificación del hidrógeno). El propósito del lavado del agua es utilizar el agua para absorber el metanol en el gas de la conversión, que puede no sólo reducir el consumo de metanol, pero también para reducir la dificultad de la separación del gas.

Índices técnicos

Presión del hidrógeno: 1.6~3.0Mpa

Pureza del hidrógeno: 99~99.999%

Escala: 100~20000Nm3/h

Consumo del metanol: 0.5~0.56Nm3/Nm3 H2

Rechazo: 30 a 110%

Características y ventajas:

Tecnología de proceso madura y operación segura y confiable.
Fuente amplia de materia prima y de escala de proceso grande.
Tecnología avanzada de la recuperación de la energía termal y consumo bajo de energía de la producción.

Referencia
